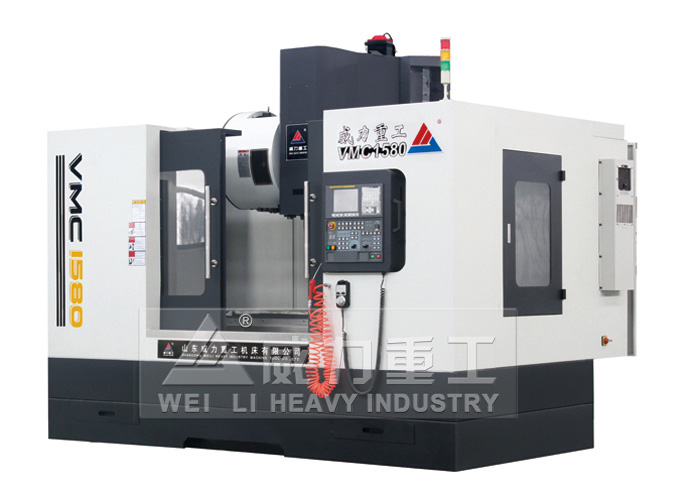

VMC850立式加工中心

主要結構及特點

★ 主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。 ★ 機身底座、滑塊、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構，金相組織穩定，在內部分布著網狀結構的加強筋，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過噴砂回火震動實效處理，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障；

★ A字形跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性更好。 ★ 高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機。 ★ X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK軸承與高精密進口鎖緊。 ★ X/Y/Z三向導軌采用硬軌道設計，固定面采用超高頻淬火工藝處理經過精密磨削；滑動面采用高強度耐磨材塑帶鑲貼處理。Y向導軌為四軌道設計（含輔助導軌）大大增加了機床的剛性與強度。

機床用途：立式加工中心可用于航天航空，汽車零件，機械加工及模具制造領域，適應于中、小型零件的高精度與高效率的加工和鉆、銑、攻、鏜的自動化加工。

標準配置：
●FANUC OI-Mate MD 數控系統 ●三軸導軌防護系統
●臺灣圓盤式刀庫BT50 24把 ● 間隙式潤滑系統
●BT50型臺灣精密主軸單元8000rpm ●冷卻液系統
●X、Y、Z硬軌 ●氣動系統
●三軸臺灣產精密絲杠副 ●手動排屑系統

主要技術參數	Specifications	Units	VMC1270	VMC1270L2	VMC1370	VMC1580
X/Y/Z軸行程	X/Y/Z axis stroke	mm	1200x700x600	1200x700x700	1300x700x650	1500x800x700
主軸端面至工作臺	The spindle end face to the workbench	mm	150-750	140-840	140-790	170-870
主軸中心至立柱導軌	Spindle center to guide the post	mm	785	700	785	810
X/Y/Z軸快速移動	X/Y/Z axis moving fast	mm/min	15x15x12	20x20x15	15x15x12	15x15x12
切削進給	A cutting feed	mm/min	1-5000	1-10000	1-5000	1-5000
工作臺面積	Table size	mm	700x13600	610x1300	710x1400	1700x800
最大承重	The largest bearing	Kg	1000	800	1000	1500
T型槽	T slot	mm	5-18-152.5	5-18-100	5-22-120	5-22-135
主軸轉速	Spindle speed	rpm	8000	8000	6000	6000
主軸直徑	The spindle diameter	mm	100	100	100	100
主軸錐孔	The spindle taper hole		BT50	BT40	BT50	BT50
主軸拉釘	Main shaft rivet		MAS-P50T-1	MAS-P40T-1	MAS-P50T-1	MAS-P50T-1
主軸拉刀力	The spindle broach force	KN	18	8	8	8
主電機功率	Main shafe rivet	KW	11/15	11/15	11/15	11/15
刀庫類型	Knife library type		圓盤式 DIsc type	圓盤式 DIsc typ	圓盤式 DIsc typ	圓盤式 DIsc typ
刀庫刀位	Library knife a		24	24	24	24
最大刀具直徑	The largest diameter cutter	mm	127/200	80/130	127/200	127/200
最大刀具長度	The biggest tool length	mm	300	300	300	300
最大刀具重量	Maximum tool weight	Kg	15	6	15	15
機床外形尺寸(長x寬x高)	Machine tool appearance size(length x width x herght)	mm	3560x2125x2800	-	3700x2950x2970	3569x4100x3055
機床凈重	Machine net weight	Kg	11000	11000	12000	15000
